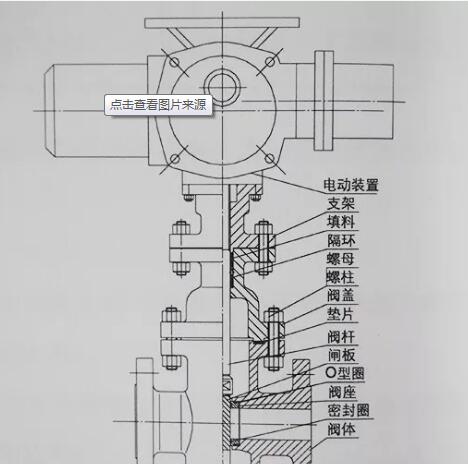

電動閘閥控制原理圖和內部結構圖
[ 2023-11-20 ]
電動閘閥接線原理以及接線圖 電動閘閥是一種在工業領域廣泛應用的自控裝置,它的主要作用是控制管路中的流量,使得流體能夠順暢地流動或停止流動電動閘閥接線原理以及接線圖 電動閘閥是一種在工業領域廣泛應用的自控裝置,它的主要作用是控制管路中的流量,使得流體能夠順暢地流動或停止流動。為了能夠正常使用電動閘閥,我們需要...是一種在工業領域廣泛應用的自控裝置,它的主要作用是控制管路中的流量,使得流體能夠順暢地流動或停止流動。為了能夠正常使用電動閘閥,我們需要對其接線原理以及接線圖進行了...

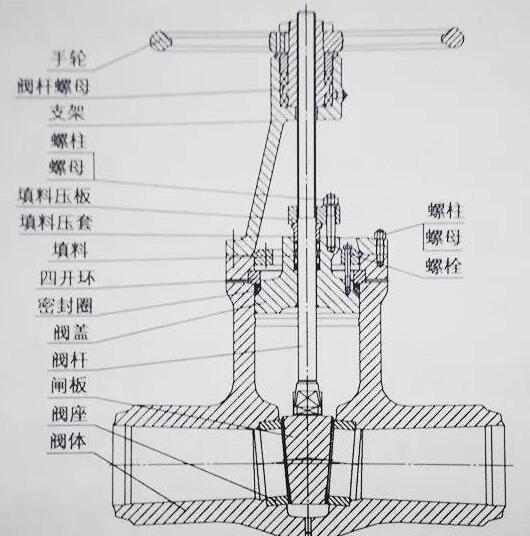

閘閥結構：一般由閥體、閥座、閥桿、閘板、閥蓋、密封圈等幾個部分組成，閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。
閘閥的作用：在管路中只能作全開或全關的兩位操作控制，不能作調節和節流，可通過對傳動裝置和閘閥的配備可轉化出多樣化的電動閘閥與氣動閘閥。
閘閥工作原理
閘閥的閘板隨閥桿一起作直線運動的，通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Α?/p>
閘閥開啟時
閘閥結構原理圖（開啟狀態）
當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程）來確定。
閘閥關閉時
閘閥結構原理圖（關閉狀態）
密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。
本文標題：電動閘閥控制原理圖和內部結構圖
本文地址：http://m.dgtzoa.com/tech-zhafa/4989.html
上一篇：明桿閘閥和暗桿閘閥的區別、適用于什么場所 / 下一篇：電動閘閥分明桿還是暗桿的嗎？圖片說明
