球閥知識閥門首頁 > 閥門知識 > 球閥知識 >

手動球閥Q61Y-320 DN50主要技術參數及產品結構圖

[ 2024-09-29 ]
更多相關產品點擊：球閥


‌手動球閥Q61Y-320 DN50的主要技術參數包括閥體材質可選A105, F22, F91, F92等，壓力等級為ANSI 150 – ANSI 4500，連接方式為對焊連接或法蘭連接，啟動方式包括氣動、電動和手動。‌它的設計制造符合火力發電用閥門標準E101、ANSI B16.34、DL/T531，結構長度遵循ANSI B16.10、E101，壓力溫度等級和檢查與試驗符合API598、E101，泄漏等級為MSS-SP-61。這些閥門適用于主蒸汽管道疏水系統、汽機本體疏水系統、抽汽管道、給水泵出口等，以及燃油切斷、鍋爐給水系統、凝結水系統等應用場景。

球閥手動球閥Q61Y-320的閥體材質選擇提供了靈活性，可以根據具體的應用環境和要求選擇合適的材質。壓力等級的范圍廣泛，適應不同的工作壓力需求。連接方式的多樣性（對焊連接和法蘭連接）進一步增加了這些閥門的應用范圍和便利性。啟動方式的多樣性（氣動、電動、手動）則滿足了不同操作環境的需要，確保了操作的便捷性和安全性。

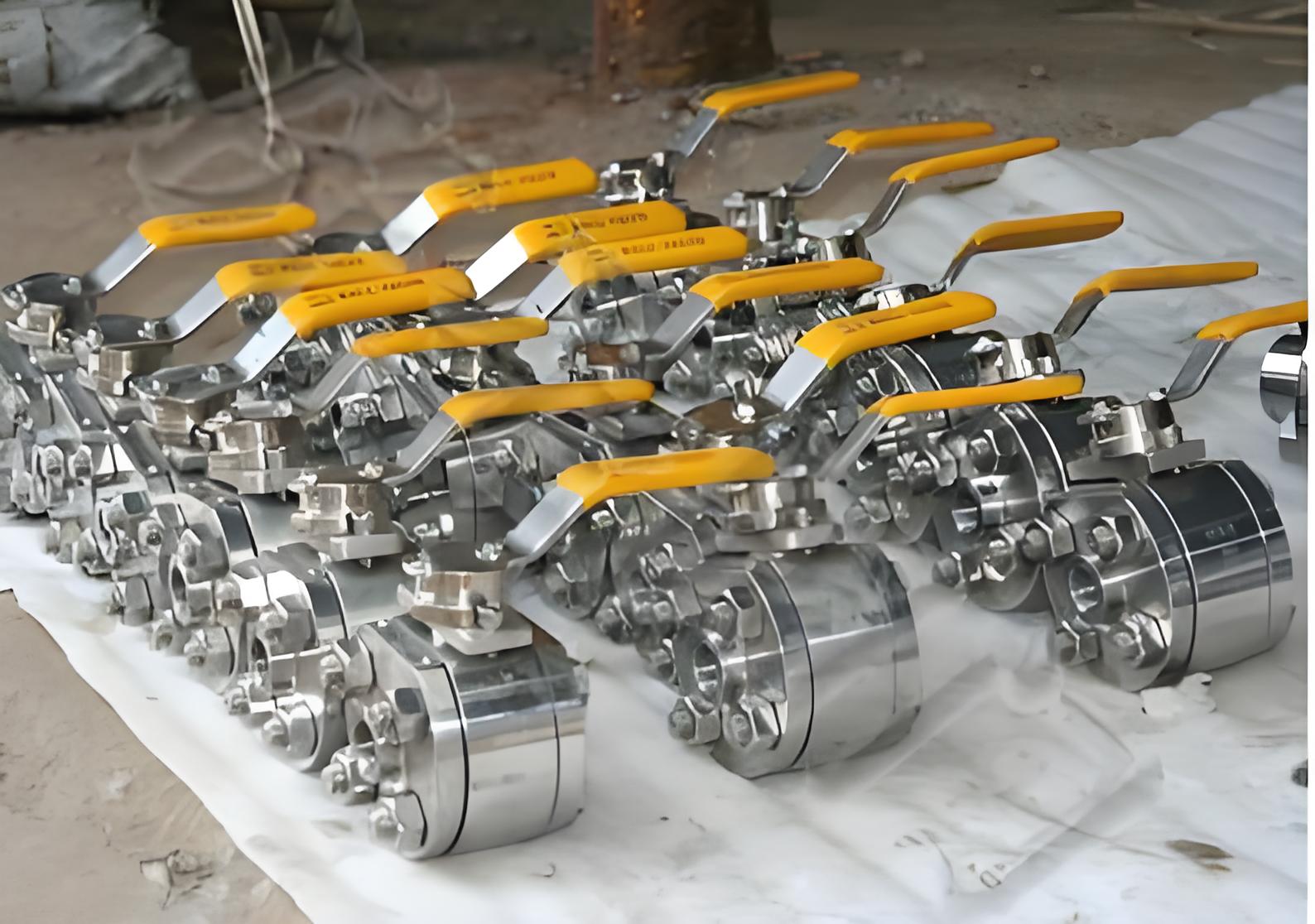

手動球閥


此外，這些閥門還經過了嚴格的設計和制造標準，包括ISO.17292-2004設計標準、ASME.B16.11連接尺寸標準以及MSS-SP-61檢驗標準，保證了閥門的質量和性能?？偟膩碚f，手動球閥Q61Y-320 DN50以其廣泛的應用范圍、多樣的材質選擇、壓力等級和連接方式，以及嚴格的設計和制造標準，成為了工業領域中不可或缺的疏水隔離裝置‌。

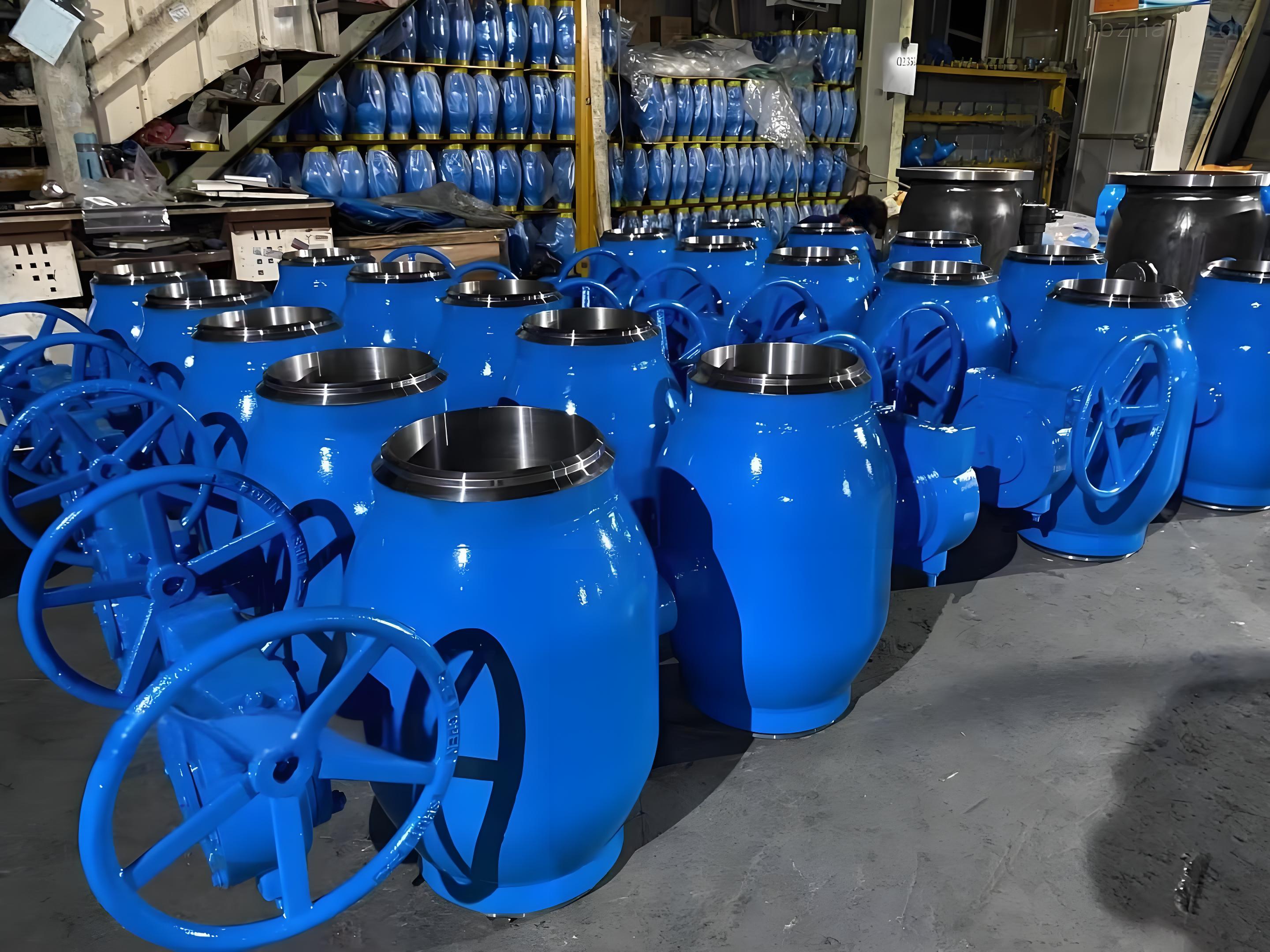

球閥廠家

Q61Y-320P對焊高壓球閥主要零件材料

適用介質

型號

閥體

球體、閥桿

手柄

密封圈

墊片、填料

水、蒸汽、油品

Q61Y-16/320C
Q661N-160/320C

A105、45

1Cr18/1Cr18Ni9Ti

鑄鐵WCB

聚四氟乙稀PTFE增強聚四氟乙烯VUILUK PTFE
對位聚本PPL

聚四氟乙烯PTFE對位聚笨PPL

硝酸類

Q61Y-16/320P
Q661N-160/320P

304/1Cr18Ni9Ti

304/1Cr18Ni9Ti

醋酸類

Q61Y-16/320R
Q661N-160/320R

316/1Cr18Ni12Mo2TI

316/Cr18Ni12Mo2Ti


Q61Y-320P對焊高壓球閥主要連接尺寸

型號

公稱通徑

尺寸mm

L

L1

D

D1

H

L0

Q61F N-160
Q661F N-160

10

150

60

90

18

68

220

15

170

70

100

23

62

220

20

191

81

110

29

75

250

25

205

985

115

36

80

250

32

230

110

150

43

96

300

40

260

120

170

49

111

400

50

330

140

200

61

128

400

65

360

150

220

80

180

500

80

380

160

270

105

200

600

100

430

188

320

118

245

800


Q61Y-320P對焊高壓球閥主要連接尺寸







型號

公稱通徑

尺寸mm

氣動裝置

L

L1

D

D1

H

L0

Q61Y-160
Q61Y-320

10

150

60

90

18

211

255

QD60

15

170

70

100

23

293

348

QD100

20

191

81

110

29

297

348

QD100

25

205

95

115

36

303

348

QD100

32

230

110

150

43

456

520

QD150

40

260

120

170

49

463

520

QD150

50

330

140

200

61

520

QD150

65

360

150

225

80

180

500

-

80

380

160

270

105

200

600

-

100

430

188

320

118

245

800

-


關于手動球閥Q61Y-320的產品結構圖，該球閥可能包含的主要結構和組成部分：

1‌、閥體‌：Q61Y-320球閥的閥體是球閥的主體部分，它可能采用鍛鋼材質，并設計為高壓鍛鋼球閥。閥體可能采用三體結構，這種設計便于拆裝和現場維修、更換‌。 ‌
2、閥桿‌：閥桿是連接執行器（如手動操作桿）和球體的重要部分，它允許球體在閥體內旋轉以實現閥門的開啟和關閉。在Q61Y-320球閥中，閥桿可能采用下裝式設計，這種設計有助于防止閥桿脫落，并節省安裝空間‌。
‌3、球體‌：球體是球閥的關鍵部件，它通過旋轉來控制流體的通斷。在Q61Y-320球閥中，球體可能由不銹鋼或其他耐腐蝕材料制成，以確保其長期穩定運行。 ‌
4、密封圈‌：密封圈位于球體與閥體之間，用于確保閥門在關閉狀態下的密封性能。在Q61Y-320球閥中，密封圈可能采用鑲嵌式閥座設計，并在閥座背后設置O型圈，以確保介質不外漏‌。
‌
其他部件‌：除了上述主要部件外，Q61Y-320球閥還可能包括法蘭、雙頭螺栓、O形圈等輔助部件，這些部件共同協作以確保閥門的正常運行。至于具體的結構圖，我我公司能夠提供詳細的產品結構圖和相關的技術資料。
