電動蝶閥DN100的外形尺寸和結構圖——上海湖泉閥門集團有限公司電動蝶閥具有功能強、體積小、輕便宜人,性能可靠、配套簡單、流通能力大。電動蝶閥特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該電動調節蝶閥廣泛應用于食品、環保、輕...DN100 公稱通徑 DN125 安裝尺寸 DN150 規格 DN200 電動蝶閥 D941X-16Q 法蘭蝶閥 D941X-16Q 軟密封蝶閥 D941X-16Q 可售賣地 全國 用途 截止 材質 球墨鑄鐵 型號 D941X-1....適用不同溫度及6.4MPa 以下的壓力等級,耐腐蝕等各種介質管線。 金屬硬密封電動蝶閥用途 本蝶閥適用于食品.醫藥.石油化工.電廠.鋼廠.工業環保水處理及高層建... 結構形式 直通式 安裝尺寸 國標 標準 國標 工作溫度 常溫 公稱通徑 100mm 公稱壓力 PN1.0/1.6MPa 規格 dn50-dn800 介質溫度范圍 80℃ 口徑 DN100 連接形式 對夾 流動方向 雙向...

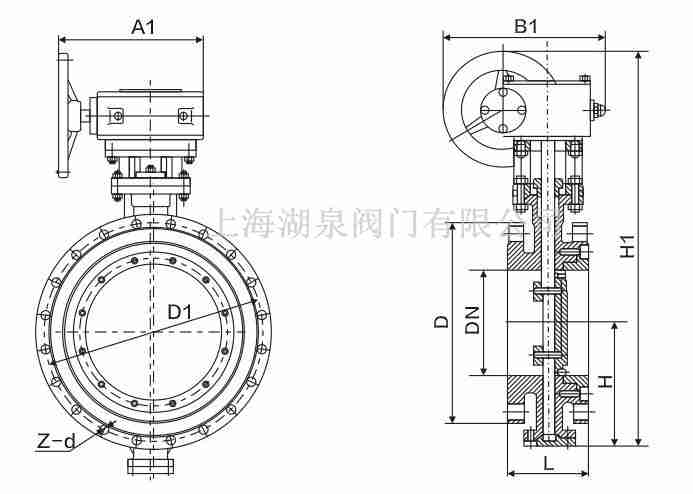

法蘭電動蝶閥DN100由蝶閥和配套精小型電動執行器組成,具有結構簡單、體積小、重量輕、材料耗用省,安裝尺寸小,開關迅速、90°往復回轉,驅動力矩小等特點,用于截...法蘭蝶閥結構尺寸。法蘭蝶閥是法蘭式連接閥門的一種,而常見的法蘭連接閥門除了法蘭蝶閥之外,還有法蘭閘閥、法蘭截止閥、法蘭球閥等等。相比較其他的法蘭式閥門,法蘭蝶...法蘭式軟密封蝶閥規格圖及蝶閥尺寸表(適用蝶閥型號:D41X、D341X) 我們閥門行業種類繁多,最常用的就是蝶閥,有國標蝶閥、美標蝶閥，電動伸縮型蝶閥-dn100電動伸縮蝶閥概述: 電動伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能,使用于溫度在425℃以下,公稱壓力在1.6MPa以下的石油,化工、電力、造紙、給排水和...對夾式多層次金屬密封電動調節蝶閥D973H-16C DN100是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省,安...

蝶閥采用與閥體相同材料加工成密封圈,采用電或氣動傳動。其適用溫度隨閥體選材而定,公稱壓力0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為:1、設計新穎、...電動蝶閥是由角行程電動執行器和蝶形閥體主城的控制閥。主要適用于空調、制冷、采暖等樓宇自動控制系統,同時也適用于化工、石油、冶金、電力、輕工等行業的生產過程的自動控制系統,以滿足...該模型是根據某廠家DN100氣動蝶閥的實際外型和尺寸建模而成。蝶閥結構簡單、體積小、重量輕,只由少數幾個零件組成。操作簡單,同時該電動閥門具有良好的流體控制特性。..電動蝶閥外形尺寸,專注閥門生產,專業生產氣動pvc蝶閥,型號齊全,質量可靠,是您放心的選擇,歡迎來電詳詢,更放心,質量可靠、服務周到、用戶放心,高溫硬密封蝶閥,好產品,耐溫閥,耐閥閥門,高性價比高,專業生產,保證度高,規格齊全,超長質保,買的放心,用的安心,用心服務,專業生產銷售,品質保證。

PN	DN	L	H2	Ho2	B2	A2
0.6MPa 1.0MPa	80	64	320	185	178	180
	100	64	340	198	178	180
	125	70	340	205	178	180
	150	76	415	241	178	180
	200	89	512	263	235	370
	250	114	570	292	235	370
	300	114	668	340	235	370
	350	127	745	385	235	370
	400	140	827	425	235	370
	450	152	915	462	235	370
	500	152	995	500	235	370
	600	178	1183	605	245	515
	700	229	1460	734	245	515
	800	241	1589	803	245	515
	900	241	1856	990	360	540
	1000	300	1958	1050	360	540
	1200	360	2013	1165	360	540
1.6MPa	80	64	513	265	178	180
	100	64	538	282	178	180
	125	70	560	295	178	180
	150	76	605	300	178	180
	200	89	749	321	235	370
	250	114	803	330	235	370
	300	114	880	365	235	370
	350	127	960	410	235	370
	400	140	1032	445	235	370
	450	152	1118	487	235	370
	500	152	1190	520	235	370
	600	178	1380	625	235	370
	700	229	1582	745	245	515
	800	241	1713	810	245	515
	900	241	1870	875	360	540
	1000	300	2000	940	360	540
	1200	360	2118	1060	360	540
2.5MPa	80	64	552	265	178	180
	100	64	585	290	178	180
	125	70	610	305	178	180
	150	76	765	315	178	180
	200	89	820	304	235	370
	250	114	910	336	235	370
	300	114	1000	386	235	370
	350	127	1055	425	235	370
	400	140	1108	456	235	370
	450	152	1140	490	235	370
	500	152	1238	552	235	370
	600	178	1399	635	245	515
	700	229	1611	750	360	540
	800	241	1782	820	360	540
	900	241	1915	886	385	565
	1000	300	2040	945	385	565
	1200	360	2184	1053	400	770
