產品名稱：H71型對夾式止回閥DN50[ 2024-02-29 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、H71型對夾式止回閥DN50產品介紹

    上海湖泉閥門集團有限公司止回閥廠家，該產品采用對夾式連接，結構緊湊，閥瓣沿著中心定位作 升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合于安裝空間受限制的場合采用，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。適用于公稱壓力PN10～PN420、Class150～Class2500；公稱通徑DN15～DN1200、NPS1/2～48；工作溫度-196℃～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業中水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

    二、H71型對夾式止回閥DN50對夾式止回閥產品特點

    1、體積小，重量輕，結構緊湊、維修方便

    2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉

    3、因速閉作用，可防止介質倒流

    4、閥體結構長度尺寸小，剛性好

    5、安全方便，可用于水平垂直兩個方向安裝

    三、H71型對夾式止回閥DN50執行標準

    1、法蘭連接尺寸：GB/T1724.1-98

    2、結構長度：GB/T12221-1989，ISO5752-82

    四、H71型對夾式止回閥DN50技術參數

    型號 公稱通徑 試驗壓力 工作溫度 適用溫度
    殼體 密封
    H71H-16Q 1.6 2.4 1.76 ≤235 水、蒸氣、油品等
    H71H-25Q 2.5 3.75 2.75 ≤235
    H71W-25H ≤300
    H71W-25P ≤200 硝酸等腐蝕性介質
    H71W-40H 4.0 6.0 4.4 ≤300
    H71W-40P ≤200 水、蒸氣

    五、對夾式止回閥,對夾式蝶式止回閥主要構件材料表

    型號 閥門 閥瓣 彈簧
    H71H-16Q  H71H-25Q QT400-15 25 50CrVA
    H71W-25H  H71W-40H 2Cr13 1Cr13 1Cr18Ni9
    H71W-25P  H71W-40P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

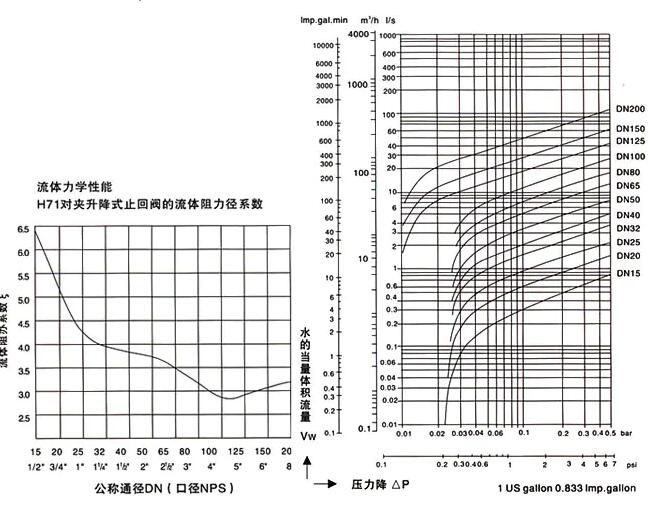

  • 公稱通徑
    閥門全開啟
    時的流體阻
    力系數ξ
    常溫下閥門全開啟時的水流量系數
    流體的流向
    DN
    NPS
    Kv(m3/h)
    Cv(U.S)
    Cv(U.K)
    ↑
    →
    開啟壓力近似值KPa
    50
    2
    2.6
    63
    74
    62
    2
    1
    65
    21/2
    2.4
    109
    128
    107
    2
    1
    80
    3
    2.3
    172
    201
    169
    2
    1
    100
    4
    2.0
    289
    338
    283
    2
    1
    125
    5
    1.8
    476
    557
    466
    2
    1
    150
    6
    1.5
    750
    878
    735
    2
    1
    200
    8
    1.3
    1432
    1675
    1403
    2
    1
    250
    10
    1.2
    2330
    2726
    2283
    2
    1
    300
    12
    1.0
    3676
    4301
    3602
    2
    1
    350
    14
    0.9
    5274
    6171
    5169
    2
    1
    400
    16
    0.8
    7306
    8548
    7160
    3
    1
    450
    18
    0.8
    9246
    10818
    9061
    3
    1
    500
    20
    0.8
    11415
    13356
    11187
    3
    1
    600
    24
    0.7
    17573
    20560
    17222
    3
    1
    700
    28
    0.7
    23919
    27985
    23441
    4
    1
    750
    30
    0.7
    27458
    32126
    26909
    4
    1
    800
    32
    0.7
    31241
    36552
    30616
    4
    1
    900
    36
    0.7
    39539
    46261
    38748
    4
    1
    1000
    40
    0.7
    48814
    57112
    47838
    4
    1
    1050
    42
    0.7
    53817
    62966
    52741
    4
    1
    1200
    48
    0.7
    70292
    82242
    68886
    4
    1

  • H71型對夾式止回閥DN50
